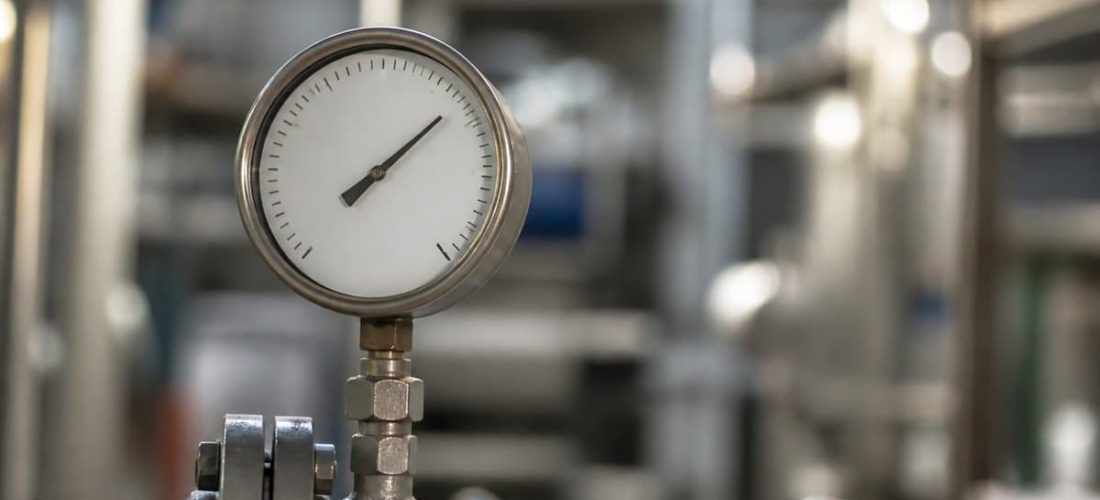

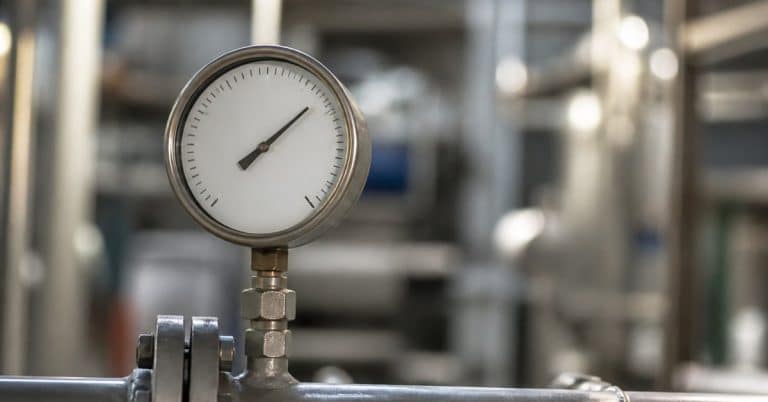

Un manomètre sert à une chose précise : afficher, à un instant donné, la pression d’un fluide dans un circuit fermé. Simple en apparence, l’appareil se décline pourtant en de nombreuses variantes selon qu’il doit surveiller un réseau d’eau domestique, une ligne d’air comprimé ou un circuit hydraulique à base d’huile. Le mauvais choix ne se voit pas toujours tout de suite : un cadran mal adapté peut se dérégler, se remplir de condensation ou tout simplement afficher une valeur peu fiable au fil du temps. Ce guide détaille les critères techniques qui distinguent les modèles entre eux, pour choisir un manomètre cohérent avec l’usage réel plutôt qu’un appareil générique.
Bourdon sec ou bain de glycérine : deux technologies pour deux environnements
La grande majorité des manomètres mécaniques fonctionnent sur le même principe : un tube incurvé, dit tube de Bourdon, se déforme sous l’effet de la pression et entraîne une aiguille sur un cadran gradué. La différence se joue sur le boîtier. Un modèle à cadran sec convient à un usage ponctuel, dans un environnement peu vibrant, par exemple pour contrôler la pression d’un réseau d’eau domestique de façon occasionnelle.
Un modèle rempli de glycérine (ou d’un liquide amortissant équivalent) absorbe les vibrations et les à-coups de pression : c’est le choix logique sur un compresseur d’air, une pompe qui démarre et s’arrête souvent, ou un circuit hydraulique soumis à des pics de charge. L’aiguille reste lisible au lieu d’osciller en permanence, et le mécanisme s’use généralement moins vite dans ces conditions. En contrepartie, un cadran glycériné coûte plus cher et, en cas de fuite du boîtier, le liquide peut se troubler avec le temps.
Choisir la bonne plage de pression et la bonne échelle
Un manomètre est précis autour du milieu de son échelle, et beaucoup moins fiable dans le dernier quart de son cadran. La règle pratique consiste à choisir une plage dont la pression de service habituelle se situe environ aux deux tiers de l’échelle maximale : sur un réseau d’eau domestique qui travaille autour de 3 à 4 bar, un cadran gradué jusqu’à 6 ou 10 bar est plus lisible et plus durable qu’un modèle gradué jusqu’à 25 bar, où la valeur réelle resterait tassée en bas de cadran.
Le même raisonnement vaut pour l’air comprimé et l’huile hydraulique, mais à des échelles très différentes : un petit compresseur d’atelier travaille souvent entre 6 et 10 bar quand certains circuits hydrauliques dépassent largement 100 bar. Vérifier l’unité affichée (bar, PSI, ou les deux) évite aussi les erreurs de lecture, notamment sur du matériel d’origine étrangère gradué en PSI.
Le raccordement : diamètre, filetage et position sur le circuit
Le manomètre se visse sur une prise de pression existante, généralement en 1/4 ou 3/8 de pouce sur les circuits domestiques et les petits compresseurs, parfois en 1/2 pouce sur des installations plus importantes. Le filetage doit correspondre à celui du raccord déjà en place : un adaptateur peut dépanner, mais multiplie les points d’étanchéité et donc les risques de micro-fuite.
La position du raccordement compte aussi : un raccord radial (à l’arrière du boîtier) convient à un montage sur un tableau ou une façade, tandis qu’un raccord axial (en bas du boîtier) se prête mieux à un vissage direct sur une canalisation ou un té. Ce choix dépend surtout de l’endroit où l’appareil doit être lu, souvent plus que d’une contrainte technique.
Précision, classe de l’appareil et durée de vie
La précision d’un manomètre est exprimée par une classe (par exemple classe 1.6 ou classe 2.5), qui indique l’écart maximal toléré par rapport à la valeur réelle, en pourcentage de la pleine échelle. Pour un simple contrôle visuel de routine, une classe courante suffit largement ; un usage professionnel ou une vérification fine appelle un appareil de classe plus serrée, généralement plus coûteux.
Le diamètre du cadran (souvent 40, 63 ou 100 mm) influe surtout sur la lisibilité à distance, pas sur la précision elle-même. Un boîtier en laiton ou en inox résiste mieux à la corrosion et aux ambiances humides qu’un boîtier plastique, ce qui justifie l’écart de prix sur du matériel destiné à rester en extérieur ou en local technique.
Les limites d’un manomètre mécanique et quand s’en méfier
Un manomètre à aiguille reste un instrument mécanique : il peut se dérégler avec le temps, notamment après un choc de pression important, et perdre en précision sans que rien ne le signale visuellement. Sur une installation où la mesure a un enjeu réel de sécurité, un contrôle périodique par comparaison avec un autre appareil reste une précaution raisonnable plutôt qu’une confiance aveugle dans un cadran en place depuis plusieurs années.
Un manomètre bon marché mal adapté au fluide (par exemple un modèle à cadran sec utilisé sur un compresseur qui démarre très souvent) tiendra rarement aussi longtemps qu’un modèle glycériné pensé pour cet usage : le choix initial conditionne largement la durée de vie réelle de l’appareil.
Choisir un manomètre revient avant tout à répondre à trois questions simples : quel fluide sera mesuré, dans quelle plage de pression, et sur quel type de raccord. Un appareil correctement dimensionné pour son usage reste lisible et fiable plus longtemps qu’un modèle générique installé par défaut, quitte à coûter quelques euros de plus au moment de l’achat.
Questions fréquentes
Quelle différence entre un manomètre pour l’eau et un manomètre pour l’air comprimé ?
La mécanique interne est souvent similaire, mais un compresseur génère davantage de vibrations et de pics de pression qu’un réseau d’eau domestique. Un cadran glycériné est donc plus adapté à l’air comprimé, tandis qu’un modèle sec suffit généralement pour un simple contrôle d’eau.
Peut-on utiliser le même manomètre pour de l’huile hydraulique ?
Techniquement, un manomètre à tube de Bourdon peut mesurer plusieurs types de fluides si le boîtier et les joints sont compatibles. Les circuits hydrauliques travaillent toutefois souvent à des pressions bien plus élevées, ce qui impose de vérifier la plage de mesure avant tout, indépendamment de la compatibilité du fluide.
Comment savoir si un manomètre est déréglé ?
Le signe le plus fiable est un écart constant par rapport à une autre mesure connue, par exemple la pression affichée par une pompe ou un compresseur juste après un arrêt. Sans point de comparaison, un déréglage progressif peut passer inaperçu pendant longtemps.
Faut-il choisir un manomètre gradué en bar ou en PSI ?
Cela dépend surtout de l’unité utilisée par le reste de l’installation ou par le matériel d’origine. De nombreux modèles affichent les deux échelles sur le même cadran, ce qui évite d’avoir à convertir mentalement une valeur.
Le diamètre du raccord fileté est-il toujours le même ?
Non, il varie selon le type d’installation : 1/4 de pouce est courant sur les circuits domestiques et les petits compresseurs, 3/8 ou 1/2 pouce sur du matériel plus important. Il faut toujours vérifier le filetage existant avant l’achat, un adaptateur restant une solution de dépannage plutôt qu’une solution durable.
